Магнитострикционные датчики линейных перемещений гибкой серии MSI-F для позиционирования шлюзов

Позиционирование затвора шлюза

Гидротехнические объекты и задачи позиционирования

Гидротехнические сооружения — это объекты, предназначенные для управления потоками воды: удержания, распределения, подъёма, сброса или регулирования уровня. К ним относятся плотины, шлюзы, дамбы, водозаборные и водосбросные узлы, насосные станции, ирригационные каналы и противопаводковые заграждения. Все они используют затворы и задвижки с гидравлическим или электромеханическим приводом.

Однако не на каждом из этих объектов требуется точное измерение линейного положения. Задачи позиционирования здесь принципиально разные.

Когда достаточно индуктивных датчиков крайних положений

На большинстве гидротехнических объектов затвор выполняет простую функцию: открыт или закрыт. Для контроля этих двух состояний применяются индуктивные датчики крайних положений, по одному на каждое конечное положение штока. Система управления получает сигнал «достигнуто крайнее положение» и останавливает привод. Этого достаточно для водосбросных затворов плотин, задвижек на трубопроводах, донных клапанов и большинства оросительных сооружений, где промежуточное положение не контролируется и не требуется.

Когда нужен абсолютный датчик линейного перемещения

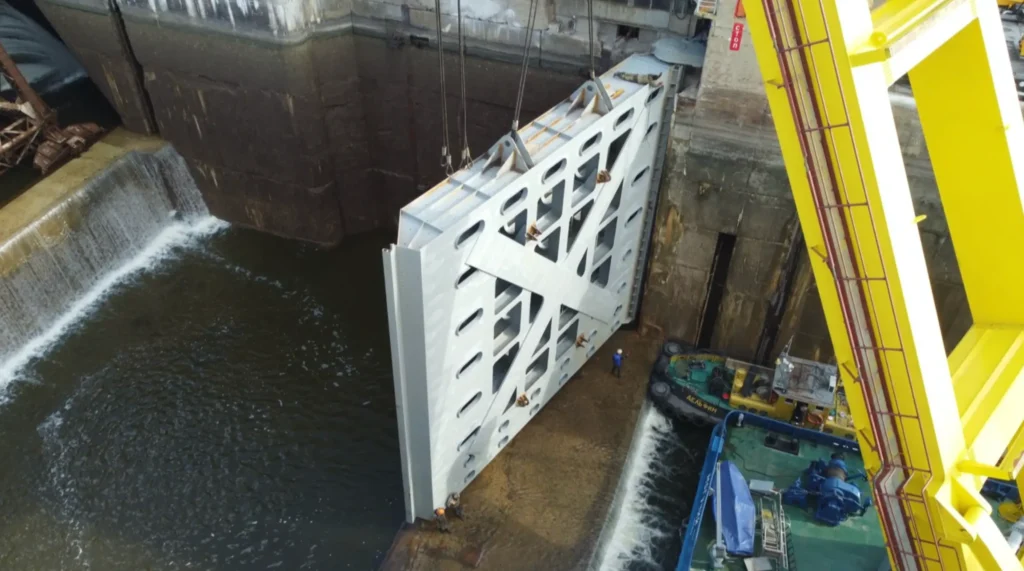

Ситуация меняется, когда затвор представляет собой длинную конструкцию, например, широкий плоский затвор судоходного шлюза или секционный затвор водосброса. Такой затвор приводится двумя гидроцилиндрами одновременно, по одному с каждой стороны. Если один цилиндр движется быстрее другого, затвор перекашивается: возникают боковые нагрузки на направляющие, уплотнения разрушаются, конструкция заклинивает.

Для защиты от перекоса система управления должна в реальном времени сравнивать положение левого и правого цилиндра и выравнивать их ход. Это невозможно с индуктивными датчиками, так как они фиксируют только крайние точки. Здесь и применяются гибкие абсолютные датчики линейного перемещения серии MSI-F: они непрерывно передают текущую координату штока по всей длине хода, позволяя системе управления синхронизировать оба цилиндра и исключить перекос затвора.

Как работает магнитострикционный датчик линейного перемещения

Магнитострикционный датчик определяет положение подвижного элемента (поршня, штока) бесконтактным способом. Принцип работы основан на взаимодействии двух магнитных полей: постоянного магнита, закреплённого на подвижном элементе, и импульсного тока, проходящего по волноводу внутри датчика. В точке их пересечения возникает механическая волна, датчик фиксирует время её прохождения и вычисляет точное положение магнита.

Для гибкой серии MSI-F волновод выполнен в виде гибкого элемента, что позволяет размещать датчик внутри гидроцилиндров с ходом от 5 метров и более. Измерение производится непрерывно и без физического контакта между датчиком и магнитом, что обеспечивает долгий ресурс и отсутствие износа измерительной части.

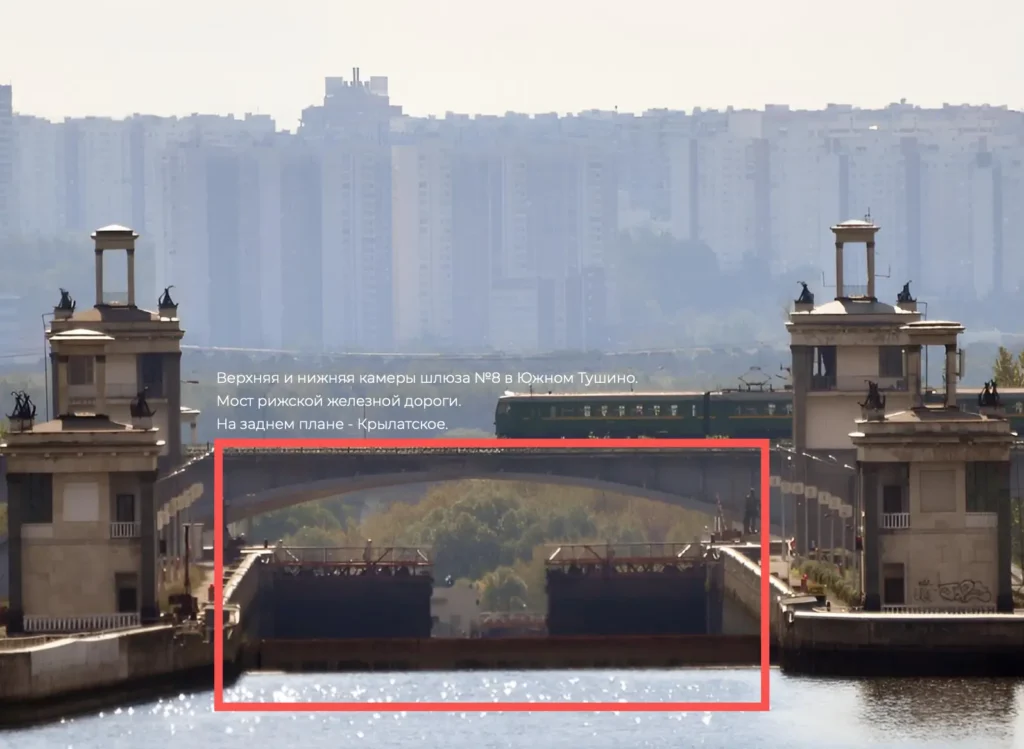

Шлюзовые затворы управляют потоком воды и работают в условиях постоянной влажности, вибрации и значительных механических нагрузок. Точное определение положения затвора – это важнейшая задача: ошибка измерения недопустима ни при заполнении, ни при опорожнении шлюзовой камеры.

Гидроцилиндры привода затвора имеют ход от нескольких до десятков метров – именно поэтому для позиционирования применяются гибкие магнитострикционные датчики серии MSI-F, рабочая длина которых начинается от 5 метров.

Стандартная схема установки датчиков на шлюзе

На каждом шлюзовом затворе устанавливаются 4 датчика положения:

• 2 датчика с левой стороны: основной и резервный
• 2 датчика с правой стороны: основной и резервный

Работу ведёт основной датчик на каждой стороне. Резервный включается в работу при выходе основного из строя. Такая схема является стандартным требованием для гидротехнических сооружений, где незапланированный простой недопустим. При этом резервирование реализовано на уровне системы, а не конструкции самого датчика.

Импортозамещение датчиков на гидротехнических объектах: что это означает на практике

Импортозамещение в сфере КИПиА — это не просто замена иностранного наименования на отечественное. Для гидротехнических объектов это прежде всего устранение операционных рисков: зависимости от зарубежных логистических цепочек, длительных сроков поставки при аварийной замене и невозможности оперативно получить техническую поддержку.

Датчики положения на шлюзах и затворах плотин относятся к критически важному оборудованию: их выход из строя без наличия готового к установке аналога означает остановку объекта. При использовании импортных датчиков срок ожидания замены может составлять несколько месяцев — для судоходного шлюза или противопаводкового затвора это неприемлемо.

Исторически в гидротехнических сооружениях активно использовались датчики BALLUFF. Несмотря на изменения на рынке, требования к надежности, точности и бесперебойной работе оборудования остаются неизменными.

Отечественный датчик MSI-F решает эту задачу: короткие сроки поставки, доступность запасных единиц на складе, возможность технической поддержки без международной логистики. При этом переход на MSI-F не требует изменений в системе управления, датчик настраивается под существующие магниты и сохраняет привычный интерфейс SSI или 4–20 мА.

Датчик MSI-F без металлических наконечников

металлический наконечник на волноводе гибкого датчика BALLUFF

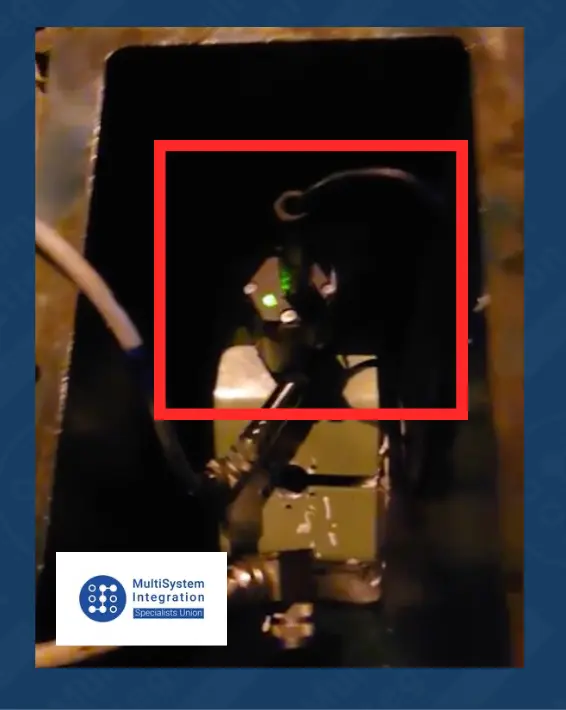

Для данного объекта была выполнена поставка гибких магнитострикционных датчиков линейного перемещения серии MSI-F отечественного производства компании “МультиСистемная Интеграция”с интерфейсом SSI. Комплект включал 4 датчика по 2 на каждую сторону затвора.

Ключевые конструктивные особенности MSI-F

• Отсутствие металлических наконечников – принципиальное конструктивное решение. Мы намеренно не устанавливаем металлические наконечники на гибкий волновод. Нечему отламываться, нечему оставаться в цилиндре.
• Гибкий измерительный элемент. Рабочая длина от 5 метров, оптимально для гидроцилиндров шлюзовых приводов с большим ходом.
• Интерфейс SSI цифровая последовательная передача данных, устойчивая к помехам, стандартная для промышленных систем управления. В отдельных применениях возможен аналоговый выход 4–20 мА.

Что такое интерфейс SSI и чем он отличается от аналогового выхода 4–20 мА

SSI (Synchronous Serial Interface) – синхронный последовательный интерфейс для передачи данных о положении от датчика к контроллеру. Контроллер инициирует запрос, датчик возвращает цифровое слово с текущим значением позиции. Разрядность обычно составляет 24–25 бит, что обеспечивает высокое разрешение измерения. Интерфейс устойчив к электромагнитным помехам, характерным для гидротехнических объектов с мощными приводами.

Аналоговый выход 4..20 мА передаёт положение в виде токового сигнала: 4 мА соответствует нулевому положению, 20 мА максимальному ходу. Такой интерфейс проще в подключении и совместим с большинством ПЛК без дополнительных модулей, однако уступает SSI по разрешению и помехозащищённости на длинных кабельных трассах.

Датчик MSI-F поставляется с интерфейсом SSI как основным, для объектов с высокими требованиями к точности и помехозащищённости. При необходимости возможна конфигурация с аналоговым выходом 4..20 мА для интеграции с существующими системами управления без замены модулей ввода.

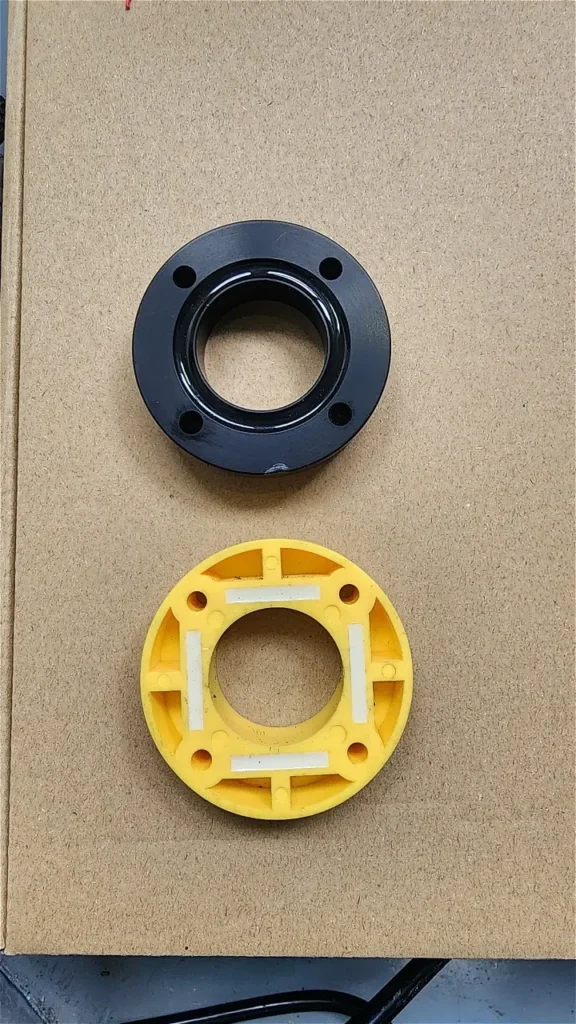

• Совместимость с магнитами сторонних производителей – датчик MSI-F без дополнительных доработок настраивается для работы с магнитами любых марок, в том числе с уже установленными магнитами Balluff. Замена датчиков не требует замены всей оснастки. (желтый магнит MSISU, черный магнит – BALLUFF)
• Схема установки с резервированием – на каждой стороне затвора монтируются 2 независимых датчика: один основной, один резервный. Резервирование реализуется на уровне системы управления, а не конструкции датчика.

Результат для объекта

В результате поставки и установки датчиков MSI-F объект получил следующее:

• Устранён конструктивный риск разрушения наконечника внутри гидроцилиндра, за счёт принципиального отказа от металлических наконечников в конструкции датчика.
• Обеспечена независимость от иностранного поставщика. Отечественное производство, короткие сроки поставки, доступность запасных датчиков и сервисного обслуживания.
• Одним из ключевых преимуществ стала полная совместимость с существующей оснасткой. При модернизации действующих объектов это позволяет интегрировать новые датчики в существующую систему без внесения изменений в конструкцию оборудования. Датчики MSI-F обеспечивают корректную работу с ранее установленными магнитами, исключая необходимость их замены.
• Реализована схема основной + резервный на каждой стороне затвора. При отказе основного датчика система управления автоматически переходит на резервный, без остановки объекта.
• Снижены эксплуатационные затраты. Стоимость датчиков MSI-F существенно ниже импортных аналогов при сопоставимых технических характеристиках.

Гибкий магнитострикционный датчик MSI-F – технически обоснованное решение для позиционирования затворов шлюзов с ходом гидроцилиндра от 5 метров. Отсутствие металлических наконечников устраняет ключевой конструктивный риск, характерный для ряда импортных аналогов. Системная схема с основным и резервным датчиком на каждой стороне, совместимость с любыми магнитами и интерфейс SSI обеспечивают надёжную долгосрочную работу без зависимости от иностранных поставщиков.Данный кейс может служить ориентиром для проектировщиков и служб КИПиА гидротехнических объектов, рассматривающих замену или первичный выбор датчиков линейного положения для шлюзовых гидроцилиндров.
