Принцип работы потенциометрического датчика линейного перемещения
Потенциометрический датчик линейного перемещения – это устройство, которое отслеживает положение подвижного узла оборудования и передаёт данные на контроллер в виде изменяющегося электрического сопротивления. Это самый простой и доступный по цене тип датчика положения, и именно поэтому он остаётся одним из самых распространённых решений в промышленной автоматизации – от термопластавтоматов до листогибочных станков.
В этой статье разберём, как устроен потенциометрический датчик, какие конструктивные исполнения существуют, в каких задачах он оправдан, а где лучше рассмотреть бесконтактную альтернативу, и как правильно сформулировать заказ на подбор датчика.

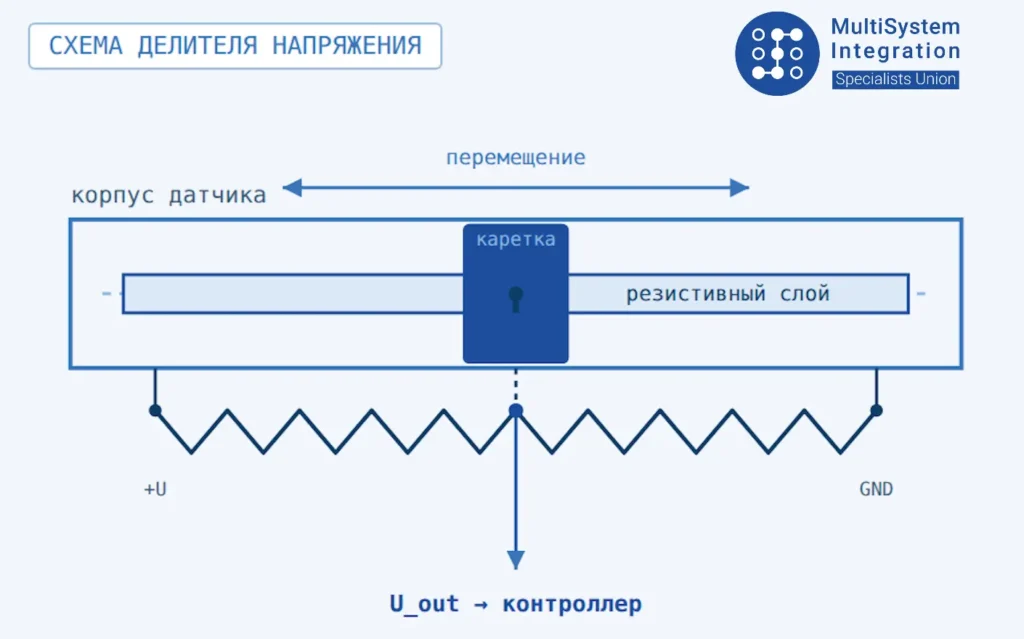

В основе потенциометрического датчика – переменный резистор, включённый по схеме делителя напряжения. Входной величиной для него служит механическое перемещение подвижного контакта (ползунка), а выходной – электрическое сопротивление, которое несложно преобразовать в аналоговый сигнал напряжения или тока.
Внутри датчика на текстолитовую подложку нанесён резистивный слой. По нему скользит чувствительный ползунок, механически связанный со штоком или кареткой датчика. При перемещении контролируемого узла оборудования ползунок сдвигается по резистивному слою, сопротивление между выводами датчика меняется пропорционально пройденному пути, а контроллер по этому изменению вычисляет текущее положение.
Это контактный принцип измерения: чувствительный элемент физически касается резистивного слоя на всём диапазоне хода. Именно это определяет и сильные, и слабые стороны технологии.
Одно из преимуществ потенциометрических датчиков – большой выбор механических исполнений под разные способы монтажа. В линейке MSI представлены четыре основные конструкции.
| Конструкция | Серия | Особенность |
|---|---|---|
| Профильные | MSI-TLH | Профиль с подвижной кареткой на полозьях, каретка соединяется с узлом машины через шарнир с внешней резьбой, компенсирующий осевые отклонения |
| С выдвижным штоком (цилиндрические) | MSI-LWG | Цилиндр со штоком, шарнирные наконечники с обеих сторон для жёсткого крепления к подвижным частям |
| С выдвижным штоком (профильные) | MSI-LWH | Профиль со штоком, на конце штока – внешняя резьба для жёсткого соединения с узлом машины |
| С возвратной пружиной | MSI-TR | Профиль со штоком и встроенной или наружной возвратной пружиной; доступны исполнения с резьбовым и безрезьбовым валом, с кабельным и разъёмным подключением |
Также встречаются исполнения с двумя проушинами – для задач, где датчик должен свободно поворачиваться в двух точках крепления, например в паре с гидроцилиндром.
Диапазон измеряемой длины у потенциометрических датчиков MSI – до 2500 мм. Номинальное сопротивление выбирается из стандартного ряда: 1, 5, 10 или 20 кОм, допуск – обычно ±5%.
Для примера – характеристики серии MSI-TLH, одной из самых востребованных в этой линейке:
По умолчанию датчик выдаёт резистивный сигнал. При необходимости, с помощью внешнего преобразователя, сигнал можно получить в виде аналогового напряжения (0…10 В) или тока (4…20 мА) — преобразователь заказывается либо встроенным в кабель/разъём датчика, либо отдельным изделием на DIN-рейку.
Точные параметры зависят от конкретной серии и модели – перед заказом их стоит уточнить у инженера, а не переносить характеристики одной серии на другую.
Сильные стороны:
Ограничения – они напрямую вытекают из контактного принципа измерения:
Потенциометрический датчик – надёжный прибор, который обычно не доставляет проблем в течение всего заявленного ресурса. Но у контактной технологии всегда есть предел по количеству циклов: со временем усики ползунка, которые замыкают резистивные пластины, изнашиваются, контакт ухудшается.
Признаки износа:
В такой ситуации контроллер получает искажённые данные, выдаёт ошибку или формирует неправильные команды управления – это напрямую сказывается на качестве технологического процесса. Попытка подогнуть усики ползунка вручную обычно не даёт устойчивого результата или решает проблему лишь на короткое время. Рациональное решение при появлении этих симптомов – заменить датчик, не дожидаясь полного отказа оборудования.
Благодаря выгодной цене и простоте конструкции потенциометрические датчики остаются стандартным выбором там, где не требуется предельная точность и повторяемость, а условия эксплуатации не связаны с постоянной сильной вибрацией:
Оба типа датчиков измеряют линейное положение, но по разным принципам: потенциометрический — контактным, магнитострикционный — бесконтактным, на основе распространения ультразвуковой волны по волноводу. Выбор между ними определяется требованиями конкретной задачи, а не тем, какая технология «лучше» в целом.
| Критерий | Потенциометрический | Магнитострикционный |
|---|---|---|
| Точность | Достаточна, если высокая точность не критична | Предпочтителен, если точность важна |
| Степень защиты | Подходит при требовании до IP65 | Необходим при требовании от IP69 |
| Вибрация на объекте | Подходит при отсутствии сильной вибрации | Предпочтителен при наличии вибрации |
| Механический износ | Есть, контактный принцип | Отсутствует, бесконтактный принцип |
| Стоимость | Ниже | Выше |
| Ресурс до планового обслуживания | Ограничен количеством циклов | Не ограничен механическим износом чувствительного элемента |
Если задача не предъявляет повышенных требований к точности, защите от пыли/влаги и устойчивости к вибрации потенциометрический датчик закроет её с меньшими затратами. Если хотя бы один из этих факторов критичен, разумнее сразу закладывать магнитострикционное решение, чтобы не менять датчик после первого же планового ресурса.

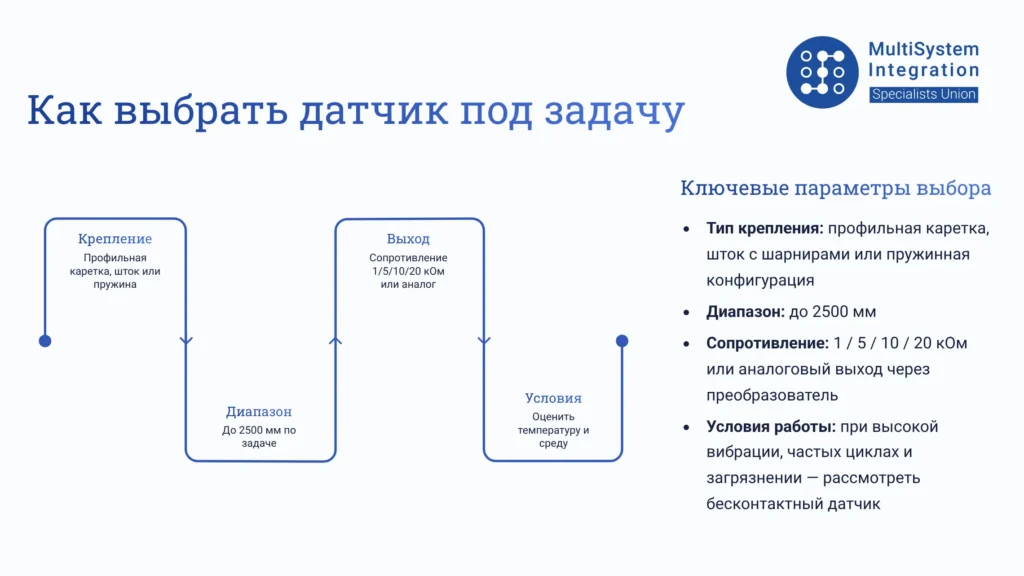

Чтобы инженер компании быстро подобрал нужный датчик, при обращении полезно сразу уточнить:
Например, запрос «нужен датчик серии MSI-TLH с измеряемой длиной 300 мм и выходом 0…10 В» можно закрыть одной позицией (датчик со встроенным преобразователем на разъёме) или двумя отдельными позициями — датчиком и преобразователем. Формат поставки тоже стоит уточнять заранее, если в проекте уже заложена конкретная схема подключения.
Потенциометрические датчики серий MSI разрабатывались как функциональные аналоги самых распространённых потенциометрических серий Novotechnik, которые чаще всего встречаются на действующем оборудовании. Ниже соответствие по конструктивному типу.
| Серия Novotechnik | Тип конструкции | Аналог MSI |
|---|---|---|
| TLH | Профильный, с подвижной кареткой на полозьях | MSI-TLH |
| TEX | С выдвижным штоком, профильный корпус | MSI-LWH |
| LWH | С выдвижным штоком, профильный корпус | MSI-LWH |
| LWG (и аналогичные цилиндрические серии) | С выдвижным штоком, цилиндрический корпус | MSI-LWG |
Принцип подбора аналога: по конструктивному типу и присоединительной схеме конкретного узла, а не по механическому переносу артикула Novotechnik на MSI: инженер компании подбирает модель MSI под посадочное место и способ крепления, которые уже реализованы на оборудовании заказчика. Например, для листогибочного станка Finn-Power, где штатно стоял потенциометрический датчик Novotechnik TLH, компания подобрала прямой функциональный аналог MSI-TLH с сохранением принципа установки на профиль станка.
Практические условия замены:
Такой подход к замене особенно оправдан на производствах, где простой из-за ожидания поставки импортного датчика или его ремонта оборачивается прямыми финансовыми потерями: замена на аналог со склада занимает значительно меньше времени, чем ожидание оригинальной запчасти.
Чем потенциометрический датчик отличается от магнитострикционного? Потенциометрический измеряет положение контактным способом – через физическое перемещение ползунка по резистивному слою. Магнитострикционный — бесконтактным, по времени прохождения ультразвуковой волны в волноводе. Отсюда разница в ресурсе, точности и цене.
Какой у потенциометрического датчика ресурс? Ресурс ограничен количеством циклов перемещения ползунка — например, для серии MSI-TLH это 20 млн циклов. При интенсивной эксплуатации или наличии вибрации и загрязнений реальный срок службы до появления нестабильных показаний может быть меньше расчётного.
Можно ли получить с потенциометрического датчика аналоговый сигнал вместо резистивного? Да, с помощью преобразователя – встроенного в кабель или разъём датчика, либо отдельного модуля на DIN-рейку. Выходной сигнал при этом можно получить в виде напряжения 0…10 В или тока 4…20 мА.
Как понять, что датчик пора менять? Основные признаки – нестабильные, плавающие показания положения и периодическая полная пропажа контакта. Это результат износа усиков ползунка; временный ремонт подгибанием обычно не даёт устойчивого эффекта.
Подойдёт ли потенциометрический датчик для оборудования с сильной вибрацией? Нет, при постоянной сильной вибрации механический контакт ползунка с резистивным слоем изнашивается быстрее, а показания становятся менее стабильными. В таких условиях предпочтительнее бесконтактный магнитострикционный датчик.
Можно ли поставить датчик MSI вместо вышедшего из строя Novotechnik без переделки узла? В большинстве случаев да – компания подбирает аналог MSI по конструктивному типу и посадочному месту исходного датчика Novotechnik. Чтобы избежать ошибки с типоразмером, перед заказом стоит передать инженеру маркировку установленного датчика или чертёж узла крепления.
Подобрать конкретную серию и модификацию потенциометрического датчика под вашу задачу, а также уточнить наличие на складе и сроки поставки можно у инженеров компании – присылайте параметры узла, который нужно оснастить датчиком, и мы предложим готовое решение или прямой аналог уже установленного импортного датчика.
