Замена датчиков Leine Linde на решение MSISU на базе датчиков линейного перемещения MSI-H с сохранением функциональности и снижением затрат

Дорогостоящие импортные датчики линейного положения с длительными сроками поставки — распространённая проблема для предприятий металлургической и тяжёлой промышленности. В данном кейсе мы расскажем об опыте поставки аналога для системы на базе датчиков Leine Linde RLI 4300 и блока ERG Gateway RS422, применяемых на прокатном стане для позиционирования узлов главного нажимного устройства (ГНУ).

Решение, предложенное нашей командой: датчики MSI-H с выходом Start/Stop в связке с преобразователем интерфейсов MSI-951 029, конвертирующим сигнал в шину Profibus. Такая конфигурация сохраняет требуемую точность и обеспечивает длительную безотказную работу без технического обслуживания.

Проблема №1. Высокая стоимость и длительные сроки поставки датчиков Leine Linde

На стане 2800, в линии прокатки листового проката, на гидравлическом нажимном устройстве (ГНУ) эксплуатируются датчики перемещения в количестве 4 единиц. Установленные датчики относятся к серии Leine Linde RLI 4300 с блоком преобразования сигналов ERG Gateway RS422 .

С практической точки зрения эксплуатация данного оборудования сопряжена с рядом ограничений:

• высокая стоимость оригинальных датчиков;
• значительные сроки поставки при замене вышедших из строя единиц;
• зависимость от иностранного поставщика и логистических цепочек;
• риски простоя стана при отсутствии запасных частей.

Проблема №2. Требования к аналогу: не только датчик, но и совместимый корпус

Задача замены оказалась сложнее, чем простой подбор аналога по характеристикам. Помимо электрической совместимости, существенным условием стала механическая — необходимо было обеспечить подходящий корпус, соответствующий условиям монтажа на ГНУ стана 2800.

Таким образом, основные требования к решению включали:

1. Совместимый интерфейс — выход Start/Stop для подключения к преобразователю.
2. Соответствующий корпус — изготовление под конкретные условия монтажа.
3. Преобразование сигнала — вывод на шину Profibus для интеграции с текущей АСУТП.
4. Резервирование — для повышения надёжности и минимизации простоев.

Решение: датчики MSI-H с выходом Start/Stop и преобразователем в Profibus

После технического анализа установленного оборудования и условий эксплуатации нами была разработана следующая конфигурация замены:

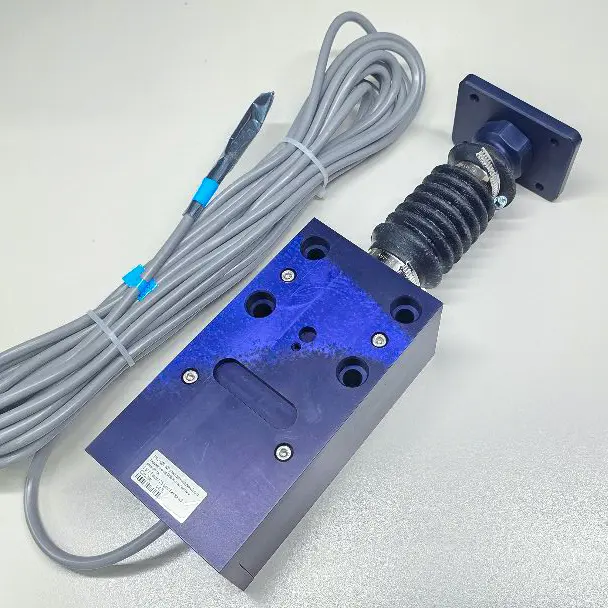

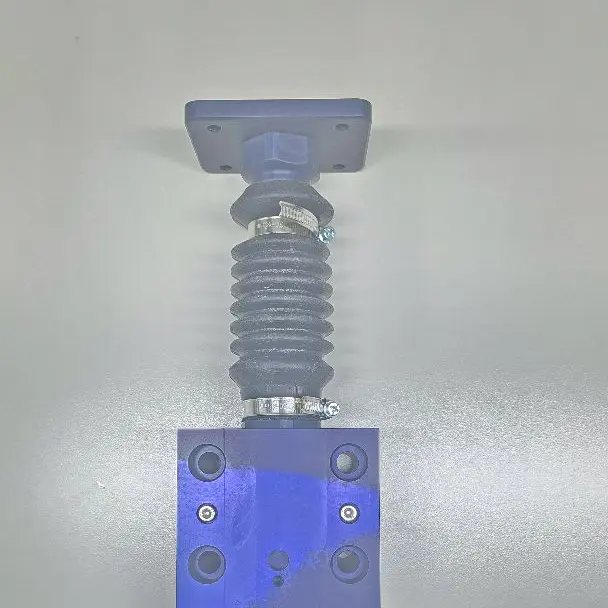

Датчик положения MSI-H с выходом Start/Stop

Магнитострикционный датчик линейного перемещения серии MSI-H обеспечивает точное измерение положения с цифровым выходом Start/Stop. Датчик предназначен для работы в связке с преобразователем интерфейсов и рассчитан на эксплуатацию в тяжёлых промышленных условиях.

Отличительные особенности датчика MSI-H для данного применения:

• цифровой выход Start/Stop — надёжный и помехоустойчивый интерфейс для промышленных условий;
• высокая повторяемость и линейность измерений;
• устойчивость к вибрации, влажности и электромагнитным помехам — критично для условий прокатного производства;
• возможность изготовления в специализированном корпусе под конкретные условия монтажа.

Преобразователь интерфейсов MSI-951 029: Start/Stop (4 канала) в Profibus

Для интеграции датчиков в существующую систему управления предприятия предлагается преобразователь интерфейсов MSI-951 029, обеспечивающий конвертацию сигнала из формата Start/Stop (4 канала) в шину Profibus.

Это решение выполняет функцию, аналогичную блоку ERG Gateway RS422 Leine Linde, но с рядом преимуществ:

• стандартный промышленный протокол Profibus, поддерживаемый большинством SCADA и ПЛК;
• обслуживание 4 каналов одним устройством — замена всего комплекта 4 датчиков;
• доступность и короткие сроки поставки.

Двойное резервирование выхода: узел без обслуживания на длительный срок

Датчики MSI-H могут быть изготовлены с двойным резервированием выхода Start/Stop. Это означает, что каждый датчик имеет два независимых канала измерения — при выходе из строя одного канала второй продолжает работу без остановки стана.

Результат — узел позиционирования ГНУ, который не требует планового технического обслуживания в течение длительного времени. Это напрямую снижает риски внеплановых простоев и упрощает ремонтное обслуживание оборудования.

Сравнение: система Leine Linde vs решение MSISU

Что получает предприятие в результате замены?

1. Снижение затрат на запасные части. Датчики MSI-H существенно дешевле оригинальных Leine Linde и доступны с коротким сроком поставки.
2. Независимость от иностранного поставщика. Использование отечественного оборудования снимает риски, связанные с логистикой и доступностью комплектующих.
3. Полная совместимость с АСУТП. Стандартный протокол Profibus обеспечивает простую интеграцию без изменений в системе управления.
4. Повышенная надёжность за счёт резервирования. Двойной выход предотвращает остановку стана при неисправности одного канала.
5. Минимизация простоев. Узел позиционирования ГНУ работает без планового технического обслуживания в течение длительного времени.

Замена датчиков Leine Linde RLI 4300 и блока ERG Gateway RS422 на комплекс MSI-H (выход Start/Stop) + преобразователь MSI-951 029 в Profibus — технически решение, которое обеспечивает требуемую точность позиционирования, совместимость с действующей АСУТП и значительное снижение эксплуатационных затрат.

Изготовление корпуса под условия конкретного монтажа и двойное резервирование выходного сигнала делают это решение не просто аналогом, а технически превосходящей альтернативой для предприятий металлургической и прокатной отрасли.

Данный кейс может служить ориентиром для других предприятий, эксплуатирующих аналогичные системы позиционирования и рассматривающих импортозамещение без потери производительности и надёжности.
