MSI-951 050 Устройство для диагностики (CAN)
Предназначено для преобразования цифрового сигнала CAN с датчиков линейного положения и отображения значения положения в “мм” на цифровом индикаторе.
75 000 руб.
Описание устройства
Устройство диагностики MSI-951 050 имеет следующие возможности:
- автоматическое сканирование сети CANbus и отображение идентификатора узла, скорости передачи данных и положения с датчика;
- считывание текущего идентификатора узла, скорости передачи данных, разрешения или положение с датчика;
- изменение таких параметров как: идентификатор узла, скорость передачи данных или разрешение датчика и сохранение эти параметры в EEPROM датчика.
Доступные настройки
ВНИМАНИЕ!
Для корректной работы, устройство должно быть настроено в соответствии с информацией указанной на заводской этикетке датчика.
Конфигуратор
MSI-951 050-
_
MSI-951 050 Устройство для диагностики (CAN), код заказа:
Комплект поставки
В КОМПЛЕКТ ПОСТАВКИ ВХОДИТ: | |
Устройство для диагностики арт. MSI-951 050 (1 шт) | |
Источник питания 220 перемен. тока –> 24 пост. тока (1 шт) | |
Соединительный кабель для подключения к датчику (в зависимости от выбранной комплектации) (1 шт) | |
Руководство пользователя | |
Код заказа
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К ОФОРМЛЕНИЮ ЗАКАЗА | ||
1 | 2 | |
MSI-951 050 | - | D60 |
1 | Серия: MSI-951 050 - устройство для диагностики с выходным сигналом CAN | |
2 | Тип фланца: D60 - для подключения датчика с 7-ми пиновой вилкой М16 S92 - для подключения датчика с 5-ми пиновой вилкой М12 H01 - для подключения датчика c кабельным отводом D60/H01 - для подключения датчиков всех модификаций | |
Техническая информация
Подключение: разъем D54
РАСПАЙКА РАЗЪЁМА D54 | КОНТАКТ | ФУНКЦИЯ |
Вилка M12-A ПОРТ №1 (вид со стороны датчика) | 1 | CAN_GND (экран кабеля) |
2 | - | |
3 | - | |
4 | CAN_HIGH (Шина) | |
5 | CAN_LOW (Шина) | |
Розетка M12-A ПОРТ №2 (вид со стороны датчика) | 1 | CAN_GND (экран кабеля) |
2 | - | |
3 | - | |
4 | CAN_HIGH (Шина) | |
5 | CAN_LOW (Шина) | |
Вилка M12-A (вид со стороны датчика) | 1 | +24 В пост. тока (- 15 / +20 %) |
2 | - | |
3 | 0 В пост. тока (ист. питания) | |
4 | - |
Подключение: разъем S92
РАСПАЙКА РАЗЪЁМА S92 | КОНТАКТ | ФУНКЦИЯ |
Вилка M12-A (вид со стороны датчика) | 1 | CAN_GND (экран кабеля) |
2 | +24 В пост. тока (- 15 / +20 %) | |
3 | 0 В пост. тока (ист. питания) | |
4 | CAN_HIGH (Шина) | |
5 | CAN_LOW (Шина) |
Настройка
ВНИМАНИЕ!
Для корректной работы, устройство должно быть настроено в соответствии с информацией указанной на заводской этикетке датчика.

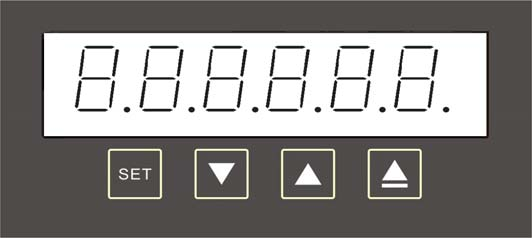

На лицевой панели УД находится выключатель питания, разъём для подключения соединительного кабеля (D60), индикатор с кнопками настройки.

SET – Кнопка задания параметра. Предназначена для утверждения заданной опции указанной на табло.
⬇️ – Кнопка перехода к предыдущей опции/настройке.
⬆️ – Кнопка перехода к следующей опции/настройке.
⏏️ – Кнопка перехода на предыдущую страницу настроек/выход из меню настроек.
Порядок работы:
- Подключите устройство для диагностики к датчику с интерфейсом CANopen и включите питание. УД автоматически выполнит сканирование сети CANbus.
- На дисплее отобразятся идентификатор узла и скорость передачи данных датчика. Пример идентификатора узла: addr.7F (идентификатор узла может принимать значения от 01 до 7F в шестнадцатеричном формате) Пример скорости передачи данных: ba.500 (скорость передачи данных может составлять 1000, 500, 250 или 125 кбит/с).
- При обнаружении магнита отображаются данные о положении датчика. Пример положения: 265.88 (в мм, фактическое значение зависит от положения магнита) Если датчик подключен неправильно или магнит не обнаружен: отображается ——.
На стартовом экране нажатие кнопки «SET» обнулит показание положения. Удержание кнопок «Вверх» и «Вниз» в течение 2-х секунд вызовет меню настроек.
Изменение настроек:
- Выбор изменяемых параметров
При помощи стрелок «Вверх»/«Вниз» и кнопки «SET» осуществляется выбор параметров для настройки. Параметр P1 отвечает за просмотр текущих параметров, параметр P0 отвечает за запись настроек в датчик.
1.1. Текущие параметры
Таблица параметров P1 вход осуществляется нажатием кнопки «SET», выход – однократным нажатием кнопки «Возврат». Внутри меню навигация осуществляется кнопками «Вверх» и «Вниз», выбор параметра – нажатием кнопки «SET».
|
P1 |
|
| P1.1 | Скорость |
| P1.2 | Node-ID |
| P1.3 | Разрешение |
| P1.4 | Смещение |
1.2. Изменяемые параметры датчика
Таблица параметров P0 вход осуществляется нажатием кнопки «SET», выход осуществляется удержанием в течение 2-х секунд кнопок «Вверх» и «Вниз».
Внутри меню навигация осуществляется кнопками «Вверх» и «Вниз», выбор параметра – нажатием кнопки «Возврат».
|
P0 |
|
| P0 1 | Выход на экран отображения положения |
| P0 2 | Node-ID |
| P0 3 | Разрешение |
| P0 4 | Смещение |
2. Изменение параметров датчика
2.1. Изменение Node-ID
- Выберите в меню параметров датчика пункт P0 2 и нажмите на кнопку «Возврат».
- На дисплее отобразится надпись 7f–Ad, при помощи кнопок «Вверх» и «Вниз» выберите нужное значение Node-ID.
- Нажатием кнопки «SET» сохраните новый Node-ID. На дисплее отобразится надпись 7fpa7E, где 7Е Ваш новый Node-ID.
- Для выхода без сохранения настроек необходимо удерживать кнопку «Возврат» в течение 2-х секунд.
Ниже представлена таблица с описанием параметров.
| Отображается на дисплее | Значение | Описание |
| 7f–Ad | 7F – – Ad | Node-ID не выбран, выберите значение при помощи кнопок «Вверх» и «Вниз» |
| 7f—7E | 7F – – 7E | Выбран Node-ID 7E (Node-ID может принимать значения от 01 до 7F) |
| 7fpa7E | 7F PA 7E | Новый Node-ID 0x7E успешно сохранен |
| 7fEr7E | 7F Er 7E | Ошибка при изменении Node-id |
2.2. Изменение скорости
- Выберите в меню параметров датчика пункт P0 3 и нажмите на кнопку «Возврат».
- На дисплее отобразится надпись — 500, при помощи кнопок «Вверх» и «Вниз» выберите нужное значение скорости (доступные значения 1000/500/250/125 кбит/с).
- Нажатием кнопки «SET» сохраните новое значение скорости. На дисплее отобразится надпись pa 250, где 250 Ваша новая скорость.
- Для выхода без сохранения настроек необходимо удерживать кнопку «Возврат» в течение 2-х секунд.
Ниже представлена таблица с описанием параметров.
| Отображается на дисплее | Значение | Описание |
| — 250 | – – 250 | Скорость не выбрана, выберите значение при помощи кнопок «Вверх» и «Вниз» |
| Pa 250 | PA 250 | Новое значение скорости 250 кбит/с успешно сохранено |
| Er 250 | Er 250 | Ошибка при изменении скорости |
2.3. Изменение разрешения
- Выберите в меню параметров датчика пункт P0 4 и нажмите на кнопку «Возврат».
- На дисплее отобразится надпись — 2, при помощи кнопок «Вверх» и «Вниз» выберите нужное значение разрешения (доступные значения 2/5 мкм).
- Нажатием кнопки «SET» сохраните новое значение разрешения. На дисплее отобразится надпись pa 5, где 5 Ваше новое разрешение.
- Для выхода без сохранения настроек необходимо удерживать кнопку «Возврат» в течение 2-х секунд.
Ниже представлена таблица с описанием параметров.
| Отображается на дисплее | Значение | Описание |
| — 2 | – – 5 | Разрешение не выбрано, выберите значение при помощи кнопок «Вверх» и «Вниз» |
| Pa 5 | PA 5 | Новое значение разрешения 5 мкм успешно сохранено |
| Er 5 | Er 5 | Ошибка при изменении разрешения |
